Handleiding voor de golfkar

Inhoudsopgave

01. Productgebruik	06. Onderhoud en opslag
02. Belangrijkste technische parameters	7. Voertuigonderhoud en service na verkoop
03. Inleiding tot de kerncomponenten	8. Veelvoorkomende problemen en oplossingen
04. Bedieningsmethode	09. Gedetailleerde video over de installatie in het voertuig
05. Voorzorgsmaatregelen bij het opladen	10. Introductie van productonderdelen

Productgebruik

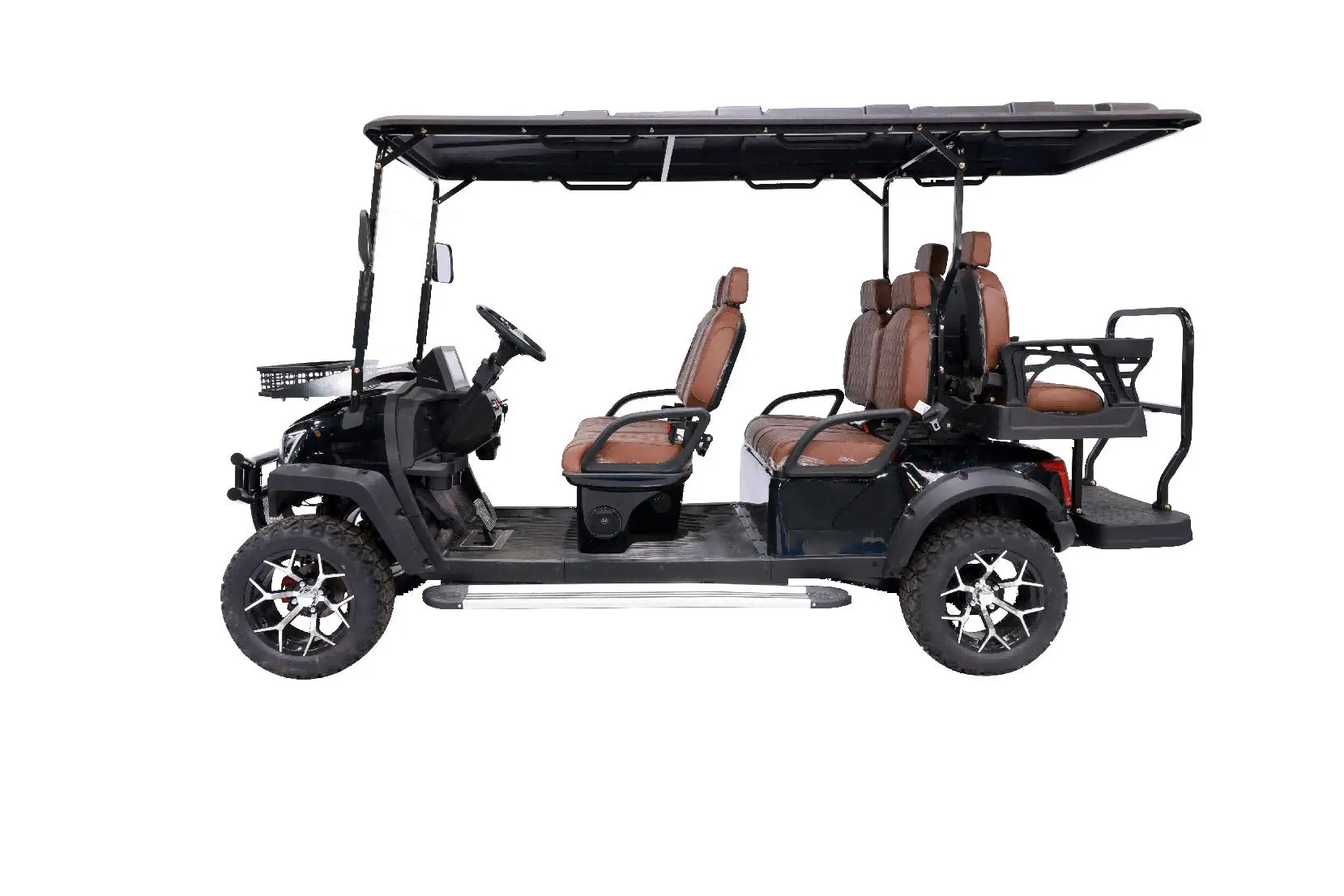

De SDLGC100 is een transportmiddel voor korte afstanden, speciaal ontworpen voor golfbanen. Het wordt voornamelijk gebruikt om spelers, golfuitrusting en aanverwante artikelen op de golfbaan te vervoeren.
Het kan ook worden gebruikt voor korteafstandstransport in afgesloten of halfafgesloten gebieden zoals resorts, toeristische attracties en villawijken.

Het product kenmerkt zich door gebruiksgemak, soepele rijeigenschappen, milieuvriendelijkheid en energiebesparing.

Belangrijkste technische parameters

Parameternaam	Specificaties en Modellen	Parameternaam	Specificaties en Modellen
Batterij	60V 105A	voorruit	Opvouwbaar
chassis	Koolstofstaal met hoge sterkte	stuur	koolstofvezel materiaal
motor	5 kW	Afmeting remschijf (mm)	205
Bandenmaat	23*10-14 inch	Oplaadtijd ( uur)	10
Remafstand	40 km/u 5 m	Lengte van de oplader (mm)	1700
controleur	intelligente regelaar	Laadspanning	90-264VAC
Passagierscapaciteit	6	Totaal voertuiggewicht (kg)	580
Maximale snelheid (km/u)	40	Totale voertuigafmetingen (mm)	3700*1290*2050
bereik	>80	Maximale klimhoek	25%

Inleiding tot de kerncomponenten

1. LichaamssysteemGemaakt van een zeer sterke aluminiumlegering, is het corrosiebestendig en licht van gewicht, en omvat het een bestuurdersstoel, passagiersstoel, bagagerek, opbergbox en andere structuren.

2. VoedingssysteemHet systeem, bestaande uit een accupakket, motor en controller, levert de energie voor de beweging van het voertuig. De controller kan functies uitvoeren zoals snelheidsregeling en energieverdeling.

3. BesturingssysteemHet omvat een stuurwiel, gaspedaal, rempedaal, handrem, vooruit-/achteruitschakelaar, enz., waarmee de rijstatus van het voertuig wordt geregeld.

4. Elektrisch systeemHet omvat een instrumentenpaneel, verlichting (koplampen, richtingaanwijzers, remlichten), claxon, laadpoort, enz., voor de weergave van de voertuigstatus en de bediening van de basisfuncties.

5. ChassissysteemHet bestaat uit een frame, een ophangsysteem en wielen, die de stabiliteit en het rijgedrag van het voertuig garanderen.

Werkwijze

Opstartoperatie

( 1 ) Steek de sleutel in het contact en draai hem met de klok mee naar de "AAN"-positie (bij modellen met sleutelloze start drukt u op de startknop). Het instrumentenpaneel licht op en toont informatie zoals het accuniveau en de voertuigstatus.

( 2 ) Controleer of de vooruit/achteruit-schakelaar in de "neutrale" stand staat, controleer de omgeving en zorg ervoor dat er geen obstakels of voetgangers zijn.

( 3 ) Afhankelijk van de rijrichting zet u de vooruit/achteruit-schakelaar in de stand "vooruit (D)" of "achteruit (R)". Op dat moment zal het instrumentenpaneel de bijbehorende rijrichtingindicator weergeven.

( 4 ) Laat de parkeerrem langzaam los en druk voorzichtig op het gaspedaal om het voertuig soepel te starten.

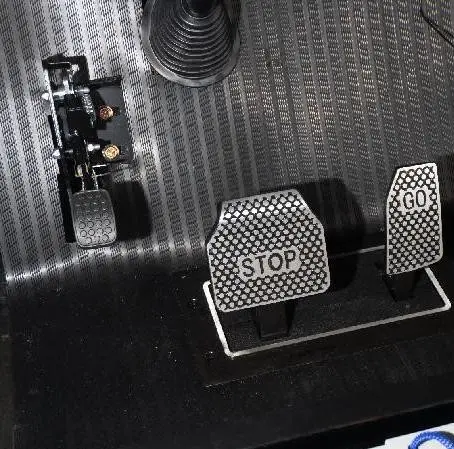

Rijcontrole

( 1 ) Snelheidsregeling: De rijsnelheid wordt geregeld door de druk op het gaspedaal te regelen. Hoe hoger de druk, hoe hoger de snelheid. Na het loslaten van het pedaal zal het voertuig langzaam afremmen.

( 2 ) Besturing: Draai aan het stuurwiel om de richting van het voertuig te bepalen. Bij het nemen van een bocht moet u van tevoren vaart minderen en langzaam sturen, afhankelijk van de stuurhoek, om scherpe bochten te vermijden.

( 3 ) Remmen: Wanneer het nodig is om af te remmen of te stoppen, drukt u lichtjes op het rempedaal. De kracht waarmee u op het pedaal drukt, is evenredig met de remkracht. In geval van nood kunt u iets harder op het pedaal drukken, maar u moet oppassen dat u voorkomt dat passagiers of objecten door de traagheid naar voren bewegen.

( 4 ) Richtingswisseling: Wanneer het nodig is om vooruit/achteruit te schakelen, moet het voertuig eerst volledig tot stilstand komen en vervolgens de schakelhendel in de juiste stand worden gezet om verlies van controle over het voertuig te voorkomen tijdens het schakelen van richting.

Voorzorgsmaatregelen bij het opladen

( 1 ) Wanneer het laadniveau van het accupakket onder de 20% komt (rood gebied op het dashboard), moet het tijdig worden opgeladen om diepe ontlading te voorkomen en de levensduur van de accu te verlengen.

( 2 ) De oplaadtijd bedraagt ​​doorgaans 8-12 uur. Nadat de batterij volledig is opgeladen, dient de stroom tijdig te worden losgekoppeld. Langdurig overladen (meer dan 15 uur) is verboden om te voorkomen dat de batterij opzwelt, gaat lekken of beschadigd raakt.

( 3 ) Tijdens het laadproces kunnen de lader en het accupakket licht warm worden, dit is normaal. Als er zich een abnormale situatie voordoet, zoals extreme hitte, een onaangename geur of rookontwikkeling, moet de stekker onmiddellijk uit het stopcontact worden gehaald, het opladen worden gestopt en een reparateur worden gecontacteerd.

( 4 ) Het is verboden om met het voertuig te rijden terwijl het wordt opgeladen, en het is ook verboden om de laadkabel aan te sluiten of los te koppelen terwijl het voertuig in beweging is. ( 5 ) Wanneer het voertuig langere tijd niet wordt gebruikt, moet de accu eerst volledig worden opgeladen en vervolgens elke 1-2 maanden opnieuw worden opgeladen om te voorkomen dat de accu met een lage lading wordt opgeslagen.

( 6 ) Zorg er bij het opladen in de regen voor dat de oplaadinterface en de stekker van de oplader droog blijven en vermijd opspattend regenwater om kortsluiting te voorkomen.

( 7 ) Gebruik geen opladers die niet origineel zijn of niet aan de specificaties voldoen, anders kan de batterij beschadigd raken of kan er een veiligheidsincident plaatsvinden.

Onderhoud en opslag

Regelmatig onderhoud (maandelijks of na 500 kilometer)

( 1 ) Chassisinspectie: Controleer of het frame vervormd of verroest is, of de veren en schokdempers van het veersysteem intact zijn en of de verbindingsonderdelen stevig zijn. Voeg indien nodig smeerolie toe.

( 2 ) Stuurinrichting: Controleer of de speling van het stuurwiel te groot is en of de stuurstang en het kogelgewricht loszitten. Als er afwijkingen zijn, stel deze dan tijdig af of vervang ze.

( 3 ) Motor en controller: Controleer of er tekenen van oververhitting op de motorbehuizing zijn, of de bedrading van de controller goed vastzit en onbeschadigd is, zorg voor een goede warmteafvoer en blokkeer de warmteafvoeropeningen van de motor niet.

( 4 ) Laadsysteem: Controleer of de laadinterface en de laadstekker versleten zijn en of het laadcircuit verouderd is. Zorg ervoor dat de verbinding betrouwbaar is en de isolatie goed. Langdurige opslag en onderhoud (niet gebruikt gedurende meer dan 1 maand)

Langdurige opslag en onderhoud (niet langer dan 1 maand gebruikt).

( 1 ) Maak het voertuig schoon en droog en parkeer het in een droge, geventileerde en donkere binnenruimte, waarbij u direct zonlicht, regen of zonblootstelling vermijdt.

( 2 ) Laad het accupakket volledig op, schakel de hoofdschakelaar van de accu uit (indien aanwezig) en haal de stekker van de lader uit het stopcontact.

(3) Gebruik een krik om het voertuig op te tillen, zodat de banden van de grond komen en voorkom dat de banden vervormd raken door langdurige druk; als dit niet het geval is, kan het voertuig periodiek worden verplaatst om de positie van de banden te veranderen.

( 4 ) Bedek de stoelen, het stuurwiel en andere onderdelen die gevoelig zijn voor veroudering met een stofdoek om stofophoping en materiaalveroudering te voorkomen.

( 5 ) Laad de batterij elke 1-2 maanden op om ervoor te zorgen dat de batterij voldoende stroom heeft.

Voertuigonderhoud en service na verkoop

Om de rechten van onze klanten te beschermen en ervoor te zorgen dat zij een uitstekende service na aankoop ontvangen bij het gebruik van onze producten, verzoeken wij u het volgende zorgvuldig te lezen.

Na aankoop van producten bij onze distributeurs, verzoeken wij u de gebruiksaanwijzing zorgvuldig te lezen en het product correct te gebruiken volgens de instructies. Gedurende de garantieperiode garandeert ons bedrijf reparatie of vervanging van defecte onderdelen die zijn veroorzaakt door kwaliteitsgebreken zoals materiaal-, fabricage- en ontwerpfouten.

Vanaf de fabricagedatum tot zes maanden of 10.000 kilometer (afhankelijk van wat zich het eerst voordoet, gerekend vanaf de aankoopdatum).

( 1 ) Er wordt gratis reparatieservice verleend overeenkomstig de "Regels inzake kwaliteitsgarantie van Dalu elektrische voertuigen".

( 2 ) Banden, zitkussens, rugleuningen en andere onderdelen die gemakkelijk beschadigd raken, vallen niet onder de garantie. Neem bij schade tijdens gebruik contact op met de fabrikant.

( 3 ) Indien er zich een partij kwaliteitsproblemen voordoet, zal ons bedrijf technici sturen om de defecte producten (zowel binnenlandse als buitenlandse producten) te repareren of terug te roepen.

( 4 ) Langdurige betaalde diensten worden na een jaar verstrekt.

De volgende kwaliteitsgebreken vallen niet onder de garantie:

( 1 ) Het werd niet gebruikt volgens de instructies.

( 2 ) De reparatie werd niet uitgevoerd op het door het bedrijf aangewezen reparatiepunt.

( 3 ) De garantieperiode is verlopen.

( 4 ) Er werden geen originele onderdelen gebruikt.

( 5 ) Ongeautoriseerde wijziging zonder toestemming van het bedrijf.

( 6 ) Overbelasting.

( 7 ) Veroorzaakt door overmacht, zoals tyfoons, overstromingen, aardbevingen, oorlogen, enz.

( 8 ) Fouten veroorzaakt doordat reparaties niet aan dit speciaal daarvoor bestemde servicecentrum voor elektrische voertuigen zijn toevertrouwd.

( 9 ) Tijdens de inloopperiode van het voertuig heeft de gebruiker het voertuig niet gebruikt, onderhouden en geserviced in overeenstemming met de handleiding, met schade tot gevolg.

( 10 ) Normale slijtage.

( 11 ) Onderdelen die door de gebruiker worden gedemonteerd, gewijzigd of gerepareerd.

( 12 ) Geen aankoopfactuur van het voertuig.

( 13 ) Er is geen registratieformulier voor de garantie van het elektrische voertuig, of het model, het framenummer en het motormodel op het registratieformulier komen niet overeen met het daadwerkelijke product of zijn gewijzigd.

( 14 ) Diverse storingen of schade aan onderdelen veroorzaakt door het niet afstellen en onderhouden volgens de bepalingen van deze handleiding.

( 15 ) Buiten het toepassingsgebied van de onderdelengarantie, garantieperiode en kilometerstand.

Diverse carrosseriedelen, zekeringen, kunststof onderdelen aan de buitenkant, carrosserielak, interieuronderdelen, glazen achteruitkijkspiegels en onderdelen die gemakkelijk beschadigd raken, vallen niet onder de "drie garanties".

Garantie effectief:Kopers dienen de garantiekaart nauwkeurig in te vullen bij aankoop en te voorzien van hun stempel en handtekening. Binnenlandse gebruikers dienen de garantiekaart per post terug te sturen naar het bedrijf, terwijl buitenlandse gebruikers deze naar de dealer moeten terugsturen. Dealers dienen de informatie in de computer in te voeren volgens het door het bedrijf voorgeschreven formulier en dit per e-mail naar het bedrijf te verzenden. De garantie is pas geldig nadat het bedrijf de ontvangst heeft bevestigd.

Speciale mededeling:Als het product beschadigd raakt doordat de gebruiksaanwijzing niet is opgevolgd, valt dit niet onder de garantie en wordt het product niet vervangen.
Veelvoorkomende problemen en oplossingen

( 1 ) Geen reactie bij het indrukken van het gaspedaal na het starten van het voertuig. Als de versnellingsbak niet in neutraal staat bij het starten van het voertuig, klinkt er eerst een zoemer, gevolgd door twee pieptonen. Het alarm verdwijnt na het uitzetten van het voertuig, het schakelen naar neutraal en het opnieuw starten van het voertuig.

( 2 ) Langzaam remmen of niet op tijd kunnen stoppen. Controleer of er voldoende remvloeistof is. Als er voldoende remvloeistof is, draai dan de smeernippel op de remschijf los en trap vervolgens herhaaldelijk op het rempedaal totdat er remvloeistof bij de smeernippel verschijnt.

Bekijk deze link voor een gedetailleerde installatievideo van het voertuig:https://drive.google.com/file/d/1xUBuNbTN4mxJIPLMR5lVPKV4sSyfkxJM/view?usp=drive_link

Introductie van productonderdelen

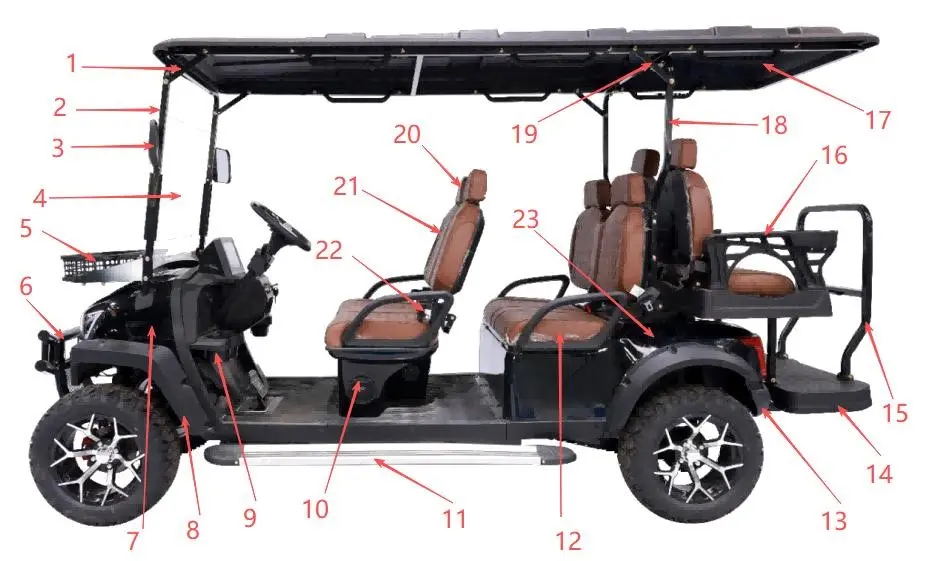

1. Spoorstang voor	11. Stappen om in het voertuig te stappen
2. Voorste steunframe voor het plafond	12 zitplaatsen
3. Achteruitkijkspiegel	13. Achterspatbord
4. Voorruit	14. Voetpedaal
5. Bagagemand	15. Steun voor de achterste armleuning
6. Voorbumper	16. Armleuningbeugel
7. Voorkant van de carrosserie	17. Plafond
8. Voorspatborden	18. Achterste steunframe voor het dak
9. Bekerhouder	19. Achterste stuurstang
10. Zittingbasis	20. Hoofdsteun 21. Rugleuning 22. Veiligheidsgordel 23. Achterkant

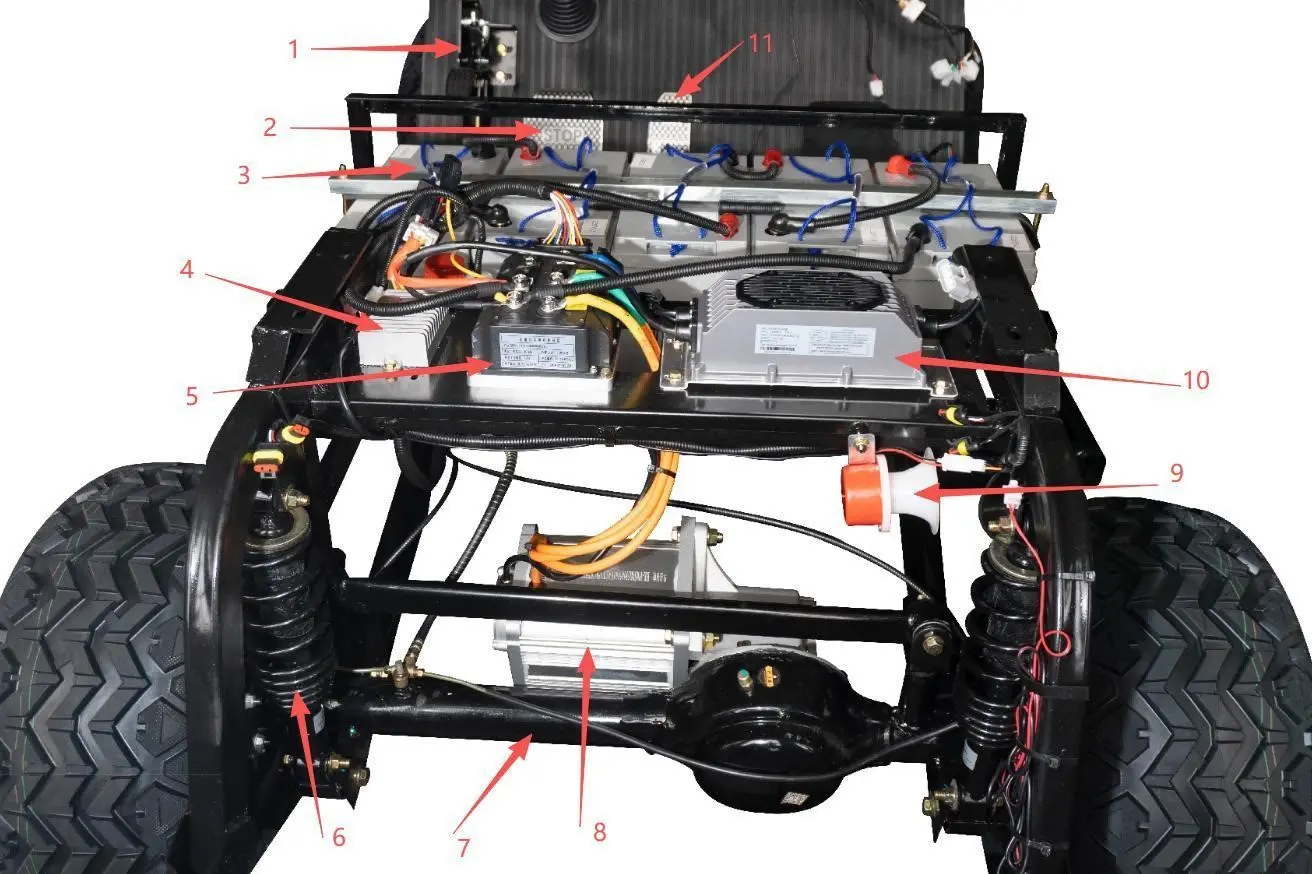

1. Parkeerpedaal	7. Achteras
2. Rempedaal	8. Motorfiets
3. Batterij	9. Spreker
4. DC-omvormer	10. Oplader
5. Beheerder	11. Gaspedaal
6. Achterschokdemper

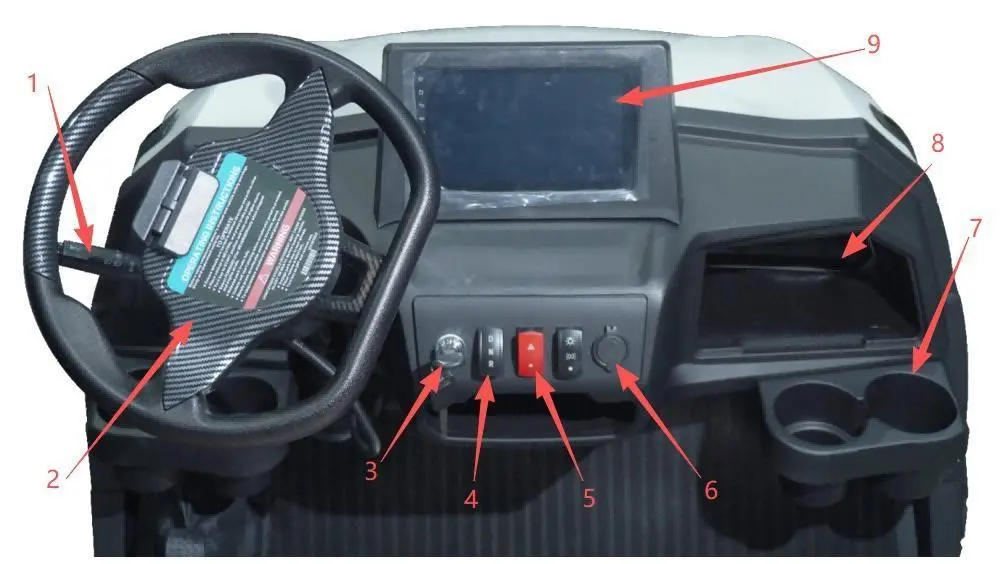

1. Lichtschakelaar	6. USB-interface
2. Verdedigingslinieplaat	7. Bekerhouder
3. Sleutelschakelaar	8. Opbergdoos
4. Versnellingsschakelaar	9. Schermweergave
5. Alarmknipperlichten
